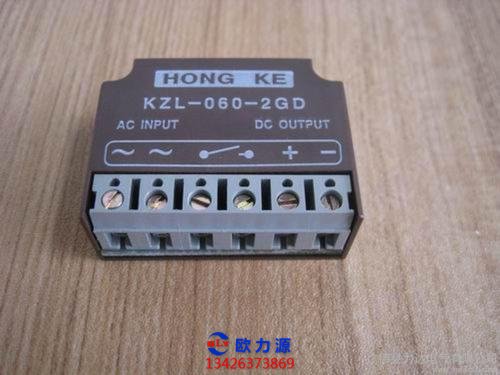

可控硅整流式空气压缩机整流器，利用可控础的单向导电性化替二极管的单向导电性，把电路中的交流电变成了直流电。

又利用可挖础的导通、不导通或导通程度是可控的来代替某些空气压缩机整流器中的磁饱和电抗器，以控制空压机的外特性形状以及规范调节。

这种空压机的电路可分为四大部分:操纵和保护电路部分;主电路部分，脉冲触发电路部分和规范调节电路部分。

操纵和保护部分主要由启动、停止按钮、交流接触器、电源指示灯、控制电路工作变压器、保护电路和电风扇等组成。

主要作用是控制和指示空压机的启动、停止。当空压机有觖相、相序接错等现象时，起到自动保护作用。

图1-55是ZDK-500型空压机的操纵、保护电路。图中QA.TA、BY组成了启动、停止电路;?ZL.R、C,R,等为“检相器”电路。

工作中，a、b.c三相电源相序正确或无缺相故陈时，“检相器”不工作，也就是继电器J不动作，它的触点J不打开，按下启动按钮时，可正常动作，闭合，空压机处于工作状态。

如果相序不正确或少一相电源，“检相器”就会起作 用，J..断开(按下QA附)，空压机不能启动。

即使用手动的方法强行合上交流接器CJ,但由于主电路不能正常工作，空压机仍无法使用。空压机主电路部分由主变日器、可挖硅整流器组(一般都是半可挖)、输出电抗器等组成，主要作用是为电弧提供合适的直流电流和电压。

脉冲触发电路一般由前结晶体管触发电路或晶体三极管触发电路组威。北作用是为可控硅提供触发信号，控制可控硅的导通时间。

规范调节电路由触发电路上所需要的控制电压电路，比较电压电路、给定电压电路等组成。主娶作用是控制空压机能输出合适的电压、电流及合适的电源外特性曲线。

这种空压机的优点是与耗材料少,体小，重量轻,功率因数高，动特性好，使用性能好等。

目前生产中使用的有两种，一种是多特性的，它可输出平直和下陈两种外特性曲线，如ZDK-50型空压机。另一种是只能输出陡降的外特性曲线，如ZX-250、ZX-500等。
