空压机线路中变压器安装一般要根据变压器容量大小、装设地点、吊运方便 与否等条件来考虑。大体有杆架式、台墩式和落地式三种。

(1)杆架式:将变压器安装在电杆的构架上，有单杆式和双杆式 两种。

①单杆式:适用于安装10~30kV.A 的变压器，单杆式变压器,它是将变压器、跌落式熔断器和避雷器都固定在一根电杆上。

变压器台架对地距离一般不小于2.8m;变压器高压引下线，低 压引上线及母线均用多股绝缘线,绝缘线下端对地距离不应小于 3m;高压跌落保险对地距离不应小于4m,相间距离不应小于0.5m。

该结构简单,组装方便，消耗材料少，占地面积小，比较安全。

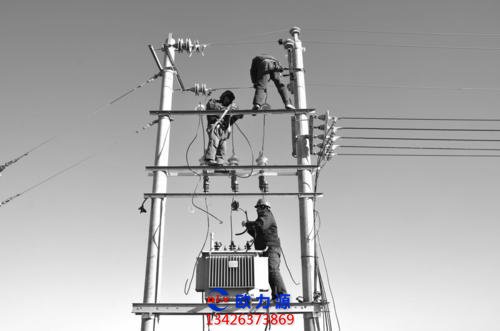

②双杆式:适用于安装50~ 180kV.A 的变压器,双杆式变压器 ,是距高压杆2.5m 远的地方再立一根约9m 高的电杆。

在高地2~2.8m 高处用两根槽钢或角钢搭成安放变压器的台架，电 杆上还安装两层横担，以便安装跌落保险,避雷器和高、低压引线。

(2)露天落地装设:这种方式是变压器露天安装在地面(台基)上。

它适用于安装容量较大的变压器,露天落地装设时,对露 天变电所的场地尺寸也有相应规定。

(3)室内安装:安装在有规定要求的变压器室内。

现分述其变压器安装的基础施工，变压器吊装以及接线等。

①变压器室的安全距离。无括号的尺寸 适用于容量小于320kV.A 的变压器，有括号的尺寸适用于容量大于 520kV.A 的变压器。

由图中可以看出，电压级别越高的变压器,安 全距离也就越大。

②变压器室属于一、二级耐火等级的建筑，其大门、进风窗、出 风窗的材料应满足防火要求。

③当自然通风的进风温度t2"=30C,变压器室地坪距离外地坪 的高度应为0.8m; t2=35C,变压器地坪距离室外地坪的高度应为 1m。

④出风窗顶需靠近屋梁、自然通风排风温度不应高于40C，一 般出口的有效面积应大于风口有效面积的1.1~1.2 倍。

⑤除有特殊要求外，一般可采用铁门，门的宽度和高度应根 据安装设备情况而定，一般宽为1.5m,高2.5~2.8m,门应向外开。

较短(不超过7m)的配电室,允许有一个出口，超过7m 时不得少于 两个出口。

⑥顶板高度按设计要求，一般不低于4.5~5m。

⑦混凝土地面不能起沙,墙壁抹灰刷白。

⑧进出风百叶窗的内侧要装有网孔不大于10mm x 10mm 的防 动物网。基础下的进风孔不安百叶窗,但网孔外要安装直铁条,防 止网格外的机械损坏，直铁条(φ10mm) 间距100mm。

⑨室内不应有与电气无关的管道通过，有关电缆孔内要采取防 小动物进人的措施。

⑩变压器地基上的轨梁安装,要按不同变压器的轨距固定，基 础轨距和变压器轨距应吻合。
