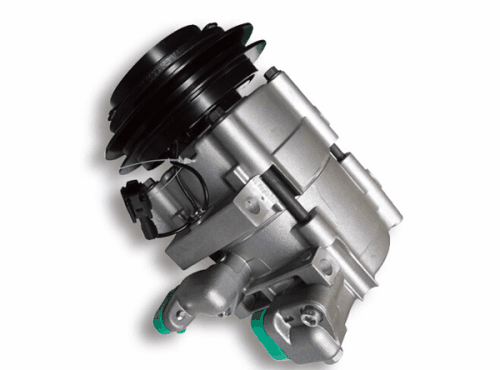

刮片式压缩机,亦称滚动转子式压缩机,是一种容积型回转式压缩机,它靠气缸内偏心转子的回转造成工作容积的变化进行气体压缩。

刮片式压缩机的机构由气缸、转子、刮片、排气阀和气缸端益等部件组成。

圆柱形气缸1内配置着柱形的转子2,转子的直径D2 小于气缸直径D,,两者之间形成的月牙状空间容积即气缸的工作容积。

气缸和转子的端面由气缸端盖密封。当转子的主轴在原动机拖动下旋转时,偏心转子紧贴着气缸内壁面回转,造成月牙状空间容积的变化。

气缸壁上的圆柱形导向器5中设置着可沿槽上、下滑动的刮片4,紧靠刮片两侧的缸壁上分别开有气缸进气口6和排气口7,气缸排气口设置排气阀3,而进气口不设吸气阀。

刮片4靠刮片弹簧8的作用压在转子的外圆柱面上,形成另一条接触密封线,这条密封线将月牙状空间容积分隔成两部分,中刮片左右两部分。

当转子依图中箭头所示的方向回转时,这两部分容积的大小将发生周期性的变化。

压缩过程开始时的状态,转子和气缸壁之间的密封线刚移过吸气口,刮片左侧充满进气的空间开始缩小,右侧的容积则开始下一工作循环的进气过程。

压缩过程结束、排气过程开始时的状态。此时,刮片左侧空间容积的缩小已使工质蒸气的压力升高到一定程度,从而顶开排气阀开始排气。同时,刮片右侧空间容积仍在不断增大,仍处于进气过程。

排气过程结束时的状态。此时，气缸和转子之间的密封线刚移过排气口,刮片左侧的空间容积已缩小为一个很小的“死隙”(实际上“死隙”中几乎充满了润滑油),排气过程结束。刮片右侧的空间容积仍在继续进气。

当转子继续回转,达到所示的位置时,转子与气缸的密封线和刮片与转子的密封线重合,达到理论最大吸人容积,下一循环进气将结束。

转子再转一个很小的角度即回到所示的位置，工作过程将重复进行。在这过程中,转子又扫过了刮片与吸气口之间的“死隙”,将已吸人气缸的一小部分气体又从吸人口排出，使气缸的理论输气容积变小。

由上述的工作过程可以看出:

(1) 转子回转一周,将完成上一工作循环的压缩和排气过程及下一工作循环的吸气过程。

(2)由于不设进气阀,吸气开始的时机和气缸上吸气孔口位置有严格的对应关系,不随工况的变化而变动。

(3) 由于设置了排气阀,压缩终了的时机将随排气管中压力的变化而变动。

以上前两点和螺杆式压缩机工作过程的特点相似,而后一点则和活塞式压缩机工作过程的特点相似。
