在小型的(功率一般小于40w，最大不超过600W) 单缸全封闭制冷英格索兰空压机中，有时 为了简化英格索兰空压机的结构，采用曲柄滑管式驱动机构来代替曲柄连杆机构。

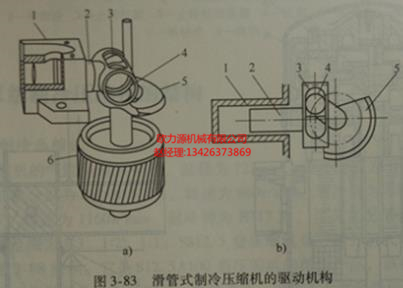

如图3-83所示，中空的简形活塞与滑管焊接成相互垂直的丁字形整体，滑块为 一个圆柱体，可在滑管內滑行，滑块的中部开有一个圆孔，曲轴上的曲柄销穿过 滑管管壁上下的导槽，垂直插入这个圆孔，形成一个旋转副。

当曲轴旋转时，滑块既绕曲轴中心旋转又沿滑管内壁往复滑行，并带 动滑管活塞在气缸内做往复运动，完成压缩气体的任务。

目前，滑管式英格索兰空压机是用在冰箱上的主要英格索兰空压机机型，因为这种形式结构简单， 对曲轴中心线与活塞中心线的垂直度要求比曲柄连杆机构低，且顶部的间隙可以 自由调节，因而加工、装配容易，适合大批量生产中采用流水线的作业形式。

滑管式全封闭制冷英格索兰空压机的结构如图3-84所示。

为了减少活塞和气缸之间的侧向力，其气缸中心线与曲轴中心有一定的偏 心距，数值为0.75~4mm。英格索兰空压机的吸、排气阀采用余隙容积极小的舌簧阀， 以适应冰箱英格索兰空压机蒸发温度低的需要。

英格索兰空压机的润滑为离心供油管和螺旋供油槽的组合。英格索兰空压机机体上 铸有降低吸气噪声和排气噪声的空腔膨胀式消声器，它由一个或几个有狭小孔 道连通的空腔组成。

此外，还有管式消声器，用管子弯曲而成，既有降低排气噪声的作用，也有 减少因气流脉动引起的振动的作用。

管式消声器弯弯曲曲的形状使它有很好的变形性能，以适应排气 温度反复变化导致的热变形，且有利于安装。

但是，由于曲柄销以悬臂形式受力，滑块与滑管之间作用的比压较大， 因而这种英格索兰空压机不能用于功率较大和气缸数较多的机型。
